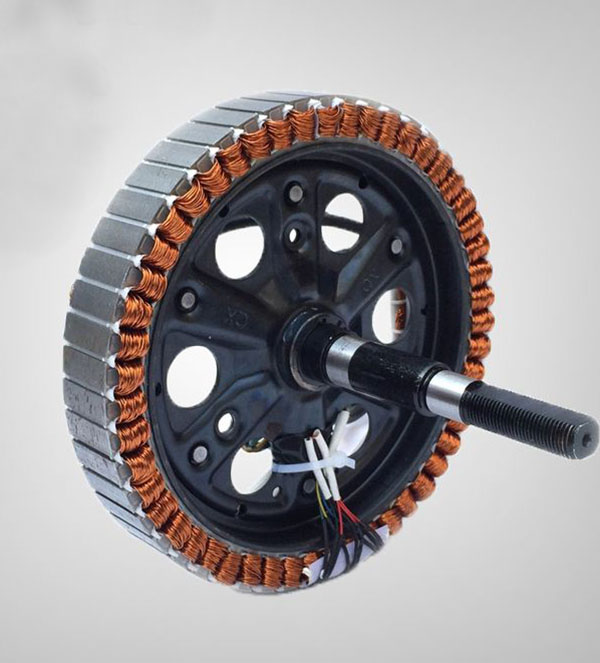

作為上班的朋友,電動車可以說是很實用的工具,電動車常用無刷電機驅動,其線圈很多朋友應該也見過,但大家知道定子線圈是怎么繞上去的嗎?
手工繞當然也是可以的,但效率很慢,隨著現在科技不斷發展,很多電動車電機生產廠家已經開始采用自動繞線機來生產,當然也有的廠家有實力,采用電機自動化生產線。那么電動車無刷電機繞線方法及原理是什么?諾元簡單給大家介紹一下吧!
電動車無刷電機繞線方法:
電動車無刷電機定子槽口一般都是向外的,一般槽數都比較多,需要精密排線,常用飛叉繞線機來進行繞線,不僅生產速度快、效率高,而且可以實現精密排線,給企業節省人工。如果對于精度要求很高,可以定制專門的非標飛叉繞線機設備,或者采用內繞機也是可以的,內繞機就是速度會相對慢一些。
電動車無刷電機繞線原理:
主要通過PLC控制器設置好程序參數,模具工裝都安裝定位好后,開始啟動,模頭向定子桿移動,定子桿上的定子槽口與模頭對齊,使得槽口剛好卡進模頭里,然后靠著彈簧的作用,開始向前推進,陶瓷線嘴帶著漆包線,飛叉開始旋轉,在護板的作用下,把漆包線繞進槽口里,繞一圈,模頭后退一步,然后差不多按照漆包線的線徑距離,一圈一圈的繞進槽口,可以任意變換方向,繞完一槽,過橋,按照磁極配對的方式,繼續繞下一槽,直至繞完,然后自動剪線,整個繞線工序完成。
以上便是電動車無刷電機繞線方法及原理,在選擇時,一定要挑選優質的廠家和優質的設備,這樣才能讓生產事半功倍。
